Полотенцесушитель в ванной – удобное приспособление, при помощи которого можно высушить влажное белье, полотенца и другие вещи. Не смотря на относительную простоту конструкции устройства, владельцу, решившему осуществить монтаж полотенцесушителя самостоятельно, необходимо знать некоторые правила и рекомендации, соблюдение которых позволит правильно установить и подключить прибор для его последующей эффективной и безопасной эксплуатации. В данной статье подробно рассмотрены особенности установки и подключения полотенцесушителей своими руками, преимущества и недостатки различных типов данного оборудования и схем, порядок и этапы демонтажа, а также представлены наиболее частые ошибки, которые зачастую возникают у мастеров при недостаточном опыте работы с данным типом оборудования.

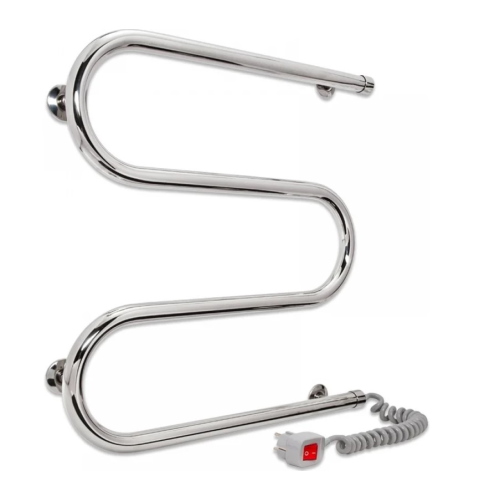

Монтаж электрического полотенцесушителя
Электрический полотенцесушитель представляет собой устройство, которое функционирует автономно от системы отопления в помещении расположения. Данный прибор разогревается за счет наличия в его конструкции нагревательного элемента, подключение которого к бытовой электросети осуществляется посредством использования розетки или путем прямого вывода проводов в распределительную коробку ванной комнаты.
Монтаж полотенцесушителя, функционирующего от электричества, не отличается наличием каких-либо существенных сложностей, а его последующая эксплуатация не зависит от отопительного сезона. Данный прибор можно включить в любое время, при наличии соответствующей необходимости, и выключить, когда в его работе нет нужды или же необходимо более экономно расходовать электроэнергию.
Большая часть моделей электрических полотенцесушителей относится к категории маломощных устройств, так как данный показатель в них не превышает значений в 0,1 кВт, что в двадцать раз меньше, нежели чем у электрочайника.
Порядок установки и подключения электрического полотенцесушителя вполне схож с монтажом бра: достаточно лишь закрепить устройство в необходимом месте на стене помещения и подвести питание к нему. Конструкция большинства маломощных полотенцесушителей содержит провод с вилкой для подключения к розетке евростандарта. А устройства на полтора киловатта и более готовы к эксплуатации только после их прямого подсоединения к контактам в распределительной электрической коробке.
Также комплекты поставки электрических полотенцесушителей содержат в себе крепежные элементы, которые представлены пластиковыми пробками для установки в стену и саморезами соответствующих длин и диаметров. Помимо этого, многочисленные компании-изготовители сопровождают произведенную ими технику руководством пользователя, информации в котором необходимо следовать для предупреждения ошибок при монтаже оборудования.
Порядок монтажных работ и подключения электрического полотенцесушителя своими руками содержит в себе следующие действия, а именно:
- распаковку прибора с последующей сборкой в соответствии с указаниями о порядке установки полотенцесушителя из инструкции производителя;
- разметку мест для крепежа устройства на стене помещения предполагаемого расположения;
- рассверливание отверстий необходимого диаметра и глубины при помощи дрели или перфоратора;
- установку конструкции полотенцесушителя с фиксацией соответствующими крепежными элементами.
После завершения монтажа останется лишь включить вилку устройства в розетку для проверки работоспособности и начала непосредственной эксплуатации полотенцесушителя.
При неверной сборке и установке полотенцесушителя в Москве или другом городе на исполнение гарантийных обязательств изготовителем в случае возникновения каких-либо поломок агрегата рассчитывать не стоит.

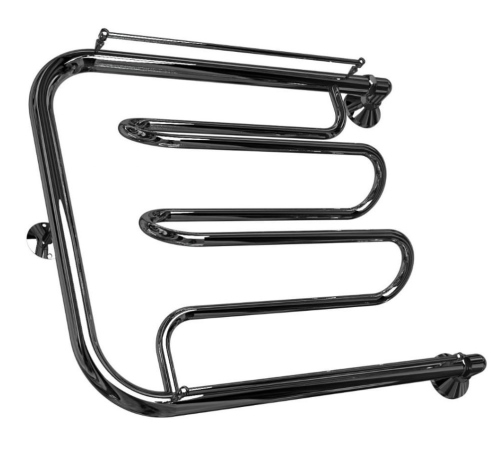

Монтаж водяного полотенцесушителя
Монтаж и подключение водяного полотенцесушителя являются несколько более сложными, нежели чем аналогичные работы с электрическим вариантом изделия, что также увеличивает риск допущения ошибки в ходе их выполнения. Перед непосредственной установкой водяного полотенцесушителя необходимо решить следующие вопросы:
- определить подходящее место размещения изделия для удобства и безопасности при его эксплуатации, в зависимости от расположения сантехники, электрических устройств и прочих условий в помещении;
- рассчитать места врезок устройства в систему отопления;
- продумать схему прокладки труб.
Для установки и подключения водяного прибора вполне подойдет свободный участок стены в ванной комнате. Важно, чтобы брызги воды от раковины умывальника или душа не достигали данного прибора, а расположенное на нем белье не оказалось в воде при случайном падении.
Высота установки полотенцесушителя водяного типа также должна быть достаточной для того, чтобы вещи, располагающиеся на нем, не достигали пола, а любой из пользователей имел бы возможность свободно дотягиваться до верхней перекладины конструкции агрегата.
При выполнении монтажа водного полотенцесушителя следует учитывать следующие условия:
- более близкое расположение врезки в магистраль по отношению к полотенцесушителю способно обеспечить более эффективную циркуляцию теплоносителя с менее выраженной потерей тепла;
- планировка разводки труб должна осуществляться с исключением возможности их пересечения с другими коммуникациями – электрическими проводами, водопроводом, канализацией;
- не следует забывать о возможности организации отключения водяного полотенцесушителя на врезке за счет установки удобных, надежных и долговечных кранов, способных выдержать горячую воду;
- прокладка труб должна выполняться с выдержкой небольшого уклона с сохранением прямолинейной конфигурации, так как наличие петель зачастую является причиной образования воздушных пробок.
Полотенцесушитель водного типа можно устанавливать как с подключением к горячей воде, так и к системе отопления. Выбор подключения полотенцесушителя к горячей воде потребует обеспечения рециркуляции теплоносителя, так как без нее прибор будет нагреваться исключительно при открытии крана сети ГВС.
В зависимости от особенностей конфигурации модели устройства и условий расположения магистрали, в которую врезают радиатор, применяют боковое или нижнее подключение полотенцесушителя. Также допустимо применение диагональной схемы установки данного агрегата.
На сегодняшний день пользователям доступен крайне широкий ассортимент полотенцесушителей электрического и водного типов, что позволяет пользователям выбрать полотенцесушитель из нержавеющей стали или других современных и долговечных материалов с высокой теплоотдачей.

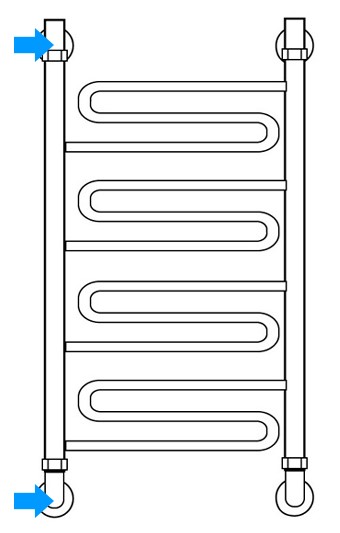

Боковое подключение полотенцесушителя
При установке полотенцесушителя с боковым подключением подвод и отвод воды осуществляется через штуцеры, расположенные сбоку на ближней к стояку стойке устройства, а циркуляция жидкости выполняется за счет разницы температур нагретого и остывающего теплоносителя.
Для боковой схемы подключения характерны следующие особенности:
- монтируемый прибор остается работоспособным вне зависимости от направления движения или интенсивности циркуляции теплоносителя в стояке;
- отсутствует необходимость «стравливать» воздух из радиатора в случае отключения подачи воды;
- допускается удаленное расположение полотенцесушителя от магистрали – до 5 м.
Боковая установка представляет собой универсальный способ подключения полотенцесушителя. Чтобы данная схема работала, нижняя врезка на стояке не должна быть выше штуцера внизу ПС, а верхний штуцер в магистрали ориентируют по верху полотенцесушителя (не ниже).
Если теплоноситель подается снизу, то заужение или смещение байпаса категорически не допускается. В случае верхней подачи теплоносителя допускается осуществление незначительного сужения трубы.
Наличие каких-либо сужений в отводах, в том числе вследствие некачественной пайки полипропиленовых труб, становится причиной возникновения перепадов давления и препятствует свободной циркуляции жидкости при неправильном подключении полотенцесушителя своими руками.

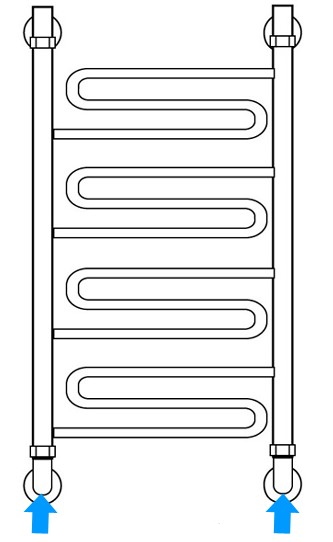

Нижнее подключение полотенцесушителя
Полотенцесушитель с нижним подключением несколько уступает по эффективности боковому, но также обладает преимуществами в виде отсутствия регламентации дистанции между точками врезки в магистраль. Расположение отводов необходимо выполнять таким образом, чтобы маховики кранов не препятствовали друг другу при работе. Удобное расстояние между отводами при подключении полотенцесушителя составляет от 15 до 20 см.
При нижней схеме подключения трубы можно провести без заглубления в стены, скрыв их под ванной или душевой кабиной, однако для осуществления процедуры по стравливанию воздуха из радиатора придется выполнить установку кранов Маевского.
Чтобы схема работала исправно, необходимо удостовериться в том, что при подаче теплоносителя сверху верхняя врезка расположена не выше нижнего края прибора. Если вода подается снизу, то точку подключения вверху можно немного приподнять.
Нижний отвод располагают ниже полотенцесушителя, вне зависимости от направления циркуляции жидкости в стояке.
Другие типы установки
Допускаются другие варианты установки полотенцесушителя, которые будут более подробно рассмотрены далее.
Подключение полотенцесушителей скрытого монтажа
Отводы радиатора можно подвести скрытно, углубив их в стену. Данный способ подключения целесообразно использовать, если предстоит выполнение ремонтных работ в ванной комнате, чтобы спрятать трубы и не оставляя на виду.
Полотенцесушитель скрытого монтажа устанавливают, в соответствии со следующей пошаговой инструкцией:
- подготавливают радиатор к установке, собирая и подсоединяя штуцеры и крепежные кронштейны;
- приложив прибор к стене в месте монтажа, отмечают места точек подключения и установки полотенцесушителя;
- выполняют разметку под трубы;
- перфоратором вырезают штробы достаточной глубины и ширины для скрытия отводов;
- для подключения полотенцесушителя к стояку монтируют и подсоединяют трубы;
- временно устанавливают радиатор, подсоединяют штуцеры, заполняют устройство водой, оставляя на некоторое время под давлением для подтверждения отсутствия точек возможных утечек;
- при нарушениях герметичности, прибор снимают, предварительно закрыв краны на врезках, а также устраняют дефект и повторно подключают ПС;
- если проблемы с герметичностью отсутствуют, то полотенцесушитель вновь снимают при перекрытой подаче теплоносителя, дождавшись того момента, когда радиатор остынет, а также сливают жидкость из прибора;
- заделывают штробы с трубами; когда штукатурка высохнет, выполняют финишную отделку стены.
После завершения отделочных работ останется выполнить установку полотенцесушителя, затянув соединения и убедившись в их герметичности.
Подключение полотенцесушителей к стояку
При подключении полотенцесушителя к стояку горячего водоснабжения, прибор можно эксплуатировать круглогодично. Данный спектр работ наиболее удобно совмещается с выполнением капитального ремонта в ванной или заменой труб ГВС, чтобы позволяет уложиться во время, когда можно перекрыть воду без ущерба для остальных жильцов дома.
Установка нового полотенцесушителя производится на месте старого. Для этого нужно предварительно получить разрешение на выполнение данной процедуры у управляющей компании. Важно убедиться, что точки подключения на стояке горячего водоснабжения расположены правильно по отношению к верхней и нижней части прибора.
Чтобы установить полотенцесушитель, соблюдают такой же порядок монтажа, как и при скрытом способе установки, однако дополнительно потребуется применение крепежных кронштейнов для открытой прокладки труб.
Угловое подключение полотенцесушителя
При угловом подключении полотенцесушителя применяют соответствующие фитинги. Это позволяет развернуть отводы перпендикулярно плоскости радиатора.
Зачастую выбирают модель полотенцесушителя с левым подключением, если данный прибор расположен правее угла подключения, так как другой вариант прибора может не «встать» на имеющееся место расположения. Полотенцесушитель с правым подключением потребуется, если устройство располагается левее угловой зоны. В остальном порядок установки и монтажа данных изделий не отличается от описанного ранее.
Врезка ПС в централизованную отопительную систему
Принципиально порядок установки полотенцесушителя в квартире с врезкой в централизованную систему отопления не отличается от подключения прибора к стояку горячего водоснабжения. Это возможно, если магистраль проходит в ванной комнате или соседнем помещении, примыкающем к санузлу, в непосредственной близости от места установки ПС.
Важно учитывать, что в этом случае пользоваться полотенцесушителем в Москве или другом городе можно будет исключительно в течение отопительного сезона. При отключенном отоплении устройство нагреваться не будет.
Подключение U- и М-образных полотенцесушителей
U- и М-образные полотенцесушители подключить достаточно легко. Кроме простоты их конструктивного исполнения и монтажа, популярность данных моделей объясняется низкой ценой.
При установке этих полотенцесушителей прямого подключения необходимо правильно рассчитать будущее место расположения прибора, чтобы штуцеры точно совпали с отводами. Для обеспечения максимальных показателей герметичности следует дополнительно уплотнить резьбовые соединения фум-лентой, а для накидных гаек необходимо использовать силиконовые прокладки.
Операции подключения и крепежа выполняют одновременно, поэтому монтаж полотенцесушителя лучше всего осуществлять с помощником, который поддержит устройство в момент его установки.
Подключение полотенцесушителей типа «лесенка»
Для подключения полотенцесушителя типа «лесенки» обычно применяют боковую или диагональную схему. Расположение крепежных кронштейнов в данных изделиях зависит от конфигурации и особенностей конкретной модели. В верхних углах «лесенки» дополнительно устанавливают краны Маевского, что позволит обеспечить возможность выполнения сбрасывания воздуха из системы.
Установку полотенцесушителя в ванной проводят в обычном порядке, без каких-либо характерных отличий от последовательности работ, описанной выше.
Схемы правильного подключения полотенцесушителей: стандарты, инструкция, видео
Особенности подключения полотенцесушителей намного более удобно изучать по схемам. Важно учитывать направление подачи теплоносителя в стояке, условия расположения подающего и обратного отводов.
Далее представлены примеры корректных схем подключения полотенцесушителей.
С боковым подключением лесенки при естественной циркуляции, с прямым байпасом, без сужения

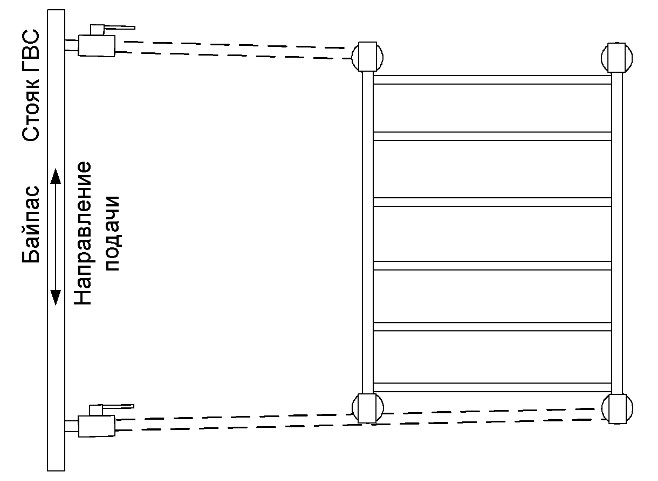

Аналогичный диагональный вариант

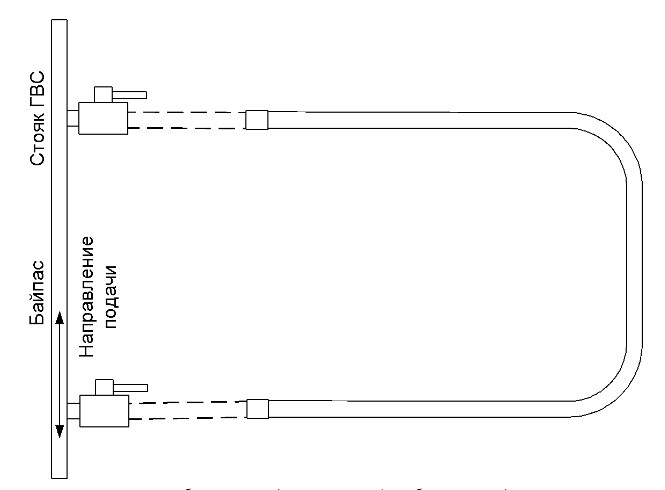

Схема бокового подключения П/М-образной модели

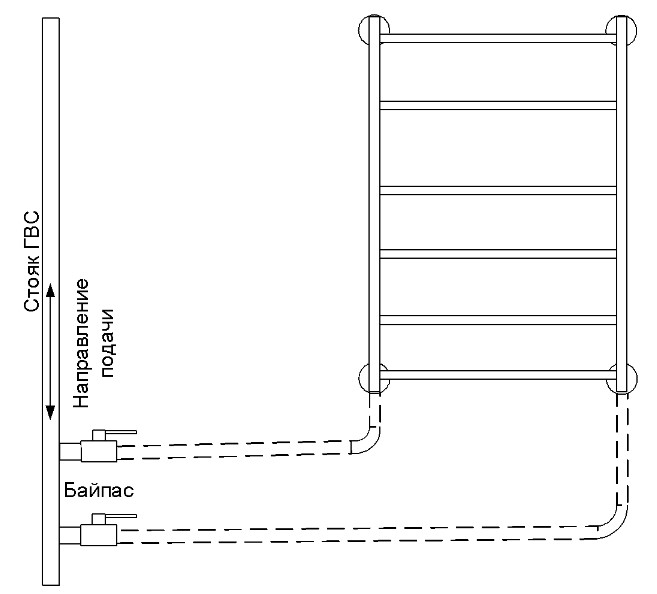

Схема нижнего подключения
Важно соблюдать условия действующих строительных стандартов при установке полотенцесушителя, так как их нарушения могут привести к внештатным ситуациям при последующей эксплуатации оборудования.
При установке полотенцесушителя требуется соблюдение следующих норм:
- минимальная высота от уровня пола – 1,2 м, для М-образной модели – от 0,9 м;
- допустимый зазор между радиатором и стеной – от 40 мм;
- допустимое расстояние от ПС до сантехнических приборов, электрических устройств, в том числе розеток или выключателей – от 0,7 м.
При подключении полотенцесушителя с полкой важно учесть, что такая модель занимает большее коилчество места в помещении, нежели чем плоский вариант без выступающих наружу элементов. Однако на выносную перекладину удобно вешать большое по размерам белье, не препятствуя сушке вещей на других поперечинах.
Правильный порядок установки полотенцесушителя можно изучить на видео, что позволит уточнить различные нюансы выполнения данного спектра работ на наглядном примере. Один из наиболее полезных видеообзоров:
Демонтаж полотенцесушителя
Если полотенцесушитель в ванной комнате, подключенный к стояку горячей воды или отопления, пришел в негодность или было принято решение о замене данного устройства, то крайне важно правильно демонтировать старый прибор.
Соблюдают следующий порядок действий:
- перекрывают подачу воды на радиатор, закрывая краны на отводах;
- не приступают к следующим этапам до того момента, пока ПС полностью не остынет;
- подстелив старое полотенце или тканевые салфетки снизу, чтобы не разлилась вода при демонтаже, раскручивают подсоединения впускного и выпускного штуцеров на устройстве;
- придерживая радиатор, освобождают его от крепежа на стене;
- снимают полотенцесушитель, сливают теплоноситель.
При выполнении работ своими руками важно убедиться в том, что краны на врезках не протекают. Если не обеспечивается полная герметичность после демонтажа, до момента монтажа нового полотенцесушителя устанавливают заглушки, предупреждающие возможные утечки.
Типичные ошибки
При установке полотенцесушителя в ванной применительно к квартире либо частному дому в Москве или другом городе исполнители с недостаточным опытом нередко допускают следующие типичные ошибки:
- устанавливают кран на байпасе – это вредительство в отношении жильцов других квартир – «соседей» по стояку; сужение трубы (не говоря о полном перекрытии) препятствует нормальной циркуляции жидкости в магистрали, а также снижает температуру теплоносителя;
- при подключении полотенцесушителя к стояку горячей воды или системы отопления располагают радиатор ниже нижнего отвода, в результате чего образуется застойная зона, из-за которой остывшую воду достаточно сложно вытолкнуть к «обратке»;
- сужают или смещают байпас при подаче снизу – если скорость циркуляции жидкости низкая, то прибор просто-напросто не будет работать;
- устанавливают колена в верхний отвод, приподнимая выше радиатора – вверху может образоваться воздушная пробка, которую впоследствии невозможно удалить;
- при нижнем или диагональном подключении полотенцесушителя подачу и обратку на радиатор также монтируют коленообразно, чтобы спрятать трубы под полом – горизонтальные части внизу становятся грязесборниками, что существенно уменьшает пропускную способность и затрудняет циркуляцию при слабом напоре теплоносителя.
Если допустить любую из вышеперечисленных ошибок, то полотенцесушитель в ванной будет работать недостаточно эффективно, и то лишь в случае большого давления в стояке.
Заключение
Установка полотенцесушителя в ванной своими руками – относительно простая задача, требующая от исполнителя соблюдения определенных правил и условий. Однако если при монтаже электрического устройства достаточно его смонтировать и подсоединить к сети, то при выборе жидкостного агрегата ситуация является более сложной. Для предупреждения проблем при эксплуатации радиатора важно продумать расположение точек его врезки в стояк, порядок прокладки отводов, чтобы подключить полотенцесушитель, тем самым обеспечив эффективную циркуляцию теплоносителя.
А при отсутствии должного количества опыта, лучше всего заказать услуги по установке и подключению полотенцесушителя у профессионального мастера.
